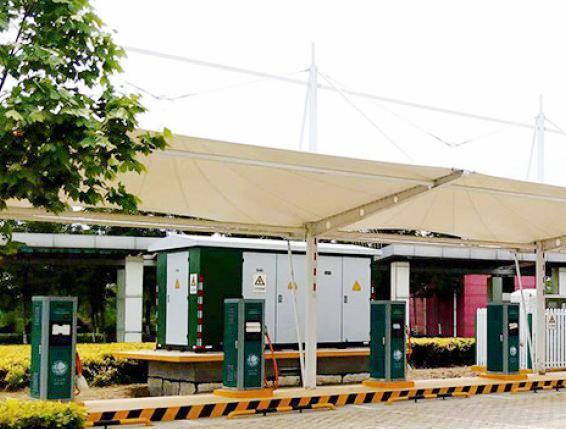

针对现有遮阳棚遮阳效果差、对充电桩隔热效果不显明的问题,有技术人员提供了一种带有自动洒水降温效果的新能源汽车膜结构充电桩棚。
该新能源汽车充电桩遮阳棚,包括底座,底座的上端设有∶
支撑管,支撑管的下端封口设置,支撑管的上边沿向内延伸形成排水口,支撑管的下端与底座的上端固定连接,支撑管内固定连通有进水管,进水管上固定安装有补水阀;
棚体,棚体内设有空腔,空腔的上端设有多个与外部连通的出水孔;
固定架,固定架包括分别固定连接在支撑管两侧侧壁上的固定条,固定条通过固定杆与棚体的下表面连接;
热触发机构,热触发机构包括∶
活塞块,活塞块位于排水口内并与排水口滑动密封连接,活塞块内设有倒T型的排水通道;
膜结构充电桩棚上的连接环,连接环固定套接在活塞块的外侧壁上;
记忆弹簧,记忆弹簧的下端与连接环的上侧壁固定连接,记忆弹簧的上端与棚体的下侧壁固定连接;
弹性波纹管,弹性波纹管的下端与活塞块的上端固定连接,弹性波纹管的上端与棚体的下侧壁固定连接,弹性波纹管分别与排水通道以及空腔相连通。
该充电桩遮阳棚的优点:
1、通过设置由记忆金属制成的记忆弹簧,在记忆弹簧温度升高至变态温度以上时,记忆弹簧发生形变并推动活塞块移动,使支撑管内的水能够通过弹性波纹管进入空腔内,并顺着出水孔排出,随着水珠的蒸发,能够带走充电桩附近的大量热量,从而起到对充电桩降温散热的效果,且整个过程不需人力、电力控制,节能环保,及时高效。
2、该膜结构充电桩棚通过设置与棚体转动连接的固定杆以及复位弹簧,当记忆弹簧伸长时,会带动棚体向前发生转动,使棚体呈倾斜状态,能够使水珠全汇集至棚体的前侧,进一步提高对充电桩的散热效果。
